הכשל השקט שמשבית קווי ייצור –
והדרך לעצור אותו בזמן
לא נמאס לכם לרדוף אחרי אחזקת שבר?
שוב קריאת חירום באמצע הלילה, שוב צינור דולף, שוב עצירה לא מתוכננת של הקו והפסדים של מאות אלפי שקלים – כל מנהל אחזקה או מהנדס תהליך מכיר את הסיוט הזה מקרוב. המציאות היא שברוב מפעלי הכימיה, הפרמצבטיקה, האנרגיה והמזון, הבעיה היא לא בציוד הכבד או בצנרת המתכת המאסיבית. הכשל השקט כמעט תמיד מסתתר דווקא בנקודות המעבר הגמישות: בחיבורים הדינמיים, בשסתומים, ובמעברים בין מכונות רוטטות הסופגות באופן קבוע ויברציות, התפשטות תרמית וחשיפה לחומרים כימיים אגרסיביים.
אפיון שגוי של אלמנטים גמישים אלו עלול להוביל לדליפת חומרים מסוכנים, אובדן אנרגיה תרמית, ואף לפגיעה בנפש. מדריך זה מפרט את העקרונות ההנדסיים לאפיון שלושה רכיבים קריטיים לשמירה על רציפות תפעולית ובטיחות.
1. מחברי התפשטות וגרמושקות: ספיגת מאמצים דינמיים ותנועה רב-כיוונית
במערכות הולכה, שינויי טמפרטורה חדים גורמים להתפשטות או התכווצות אורכית של הצינורות. ללא מענה גמיש, כוחות אלו מתורגמים למאמצי גזירה וכפף הפועלים ישירות על ציוד יקר (כמו משאבות, בוכנות, מדחסים ותנורים).

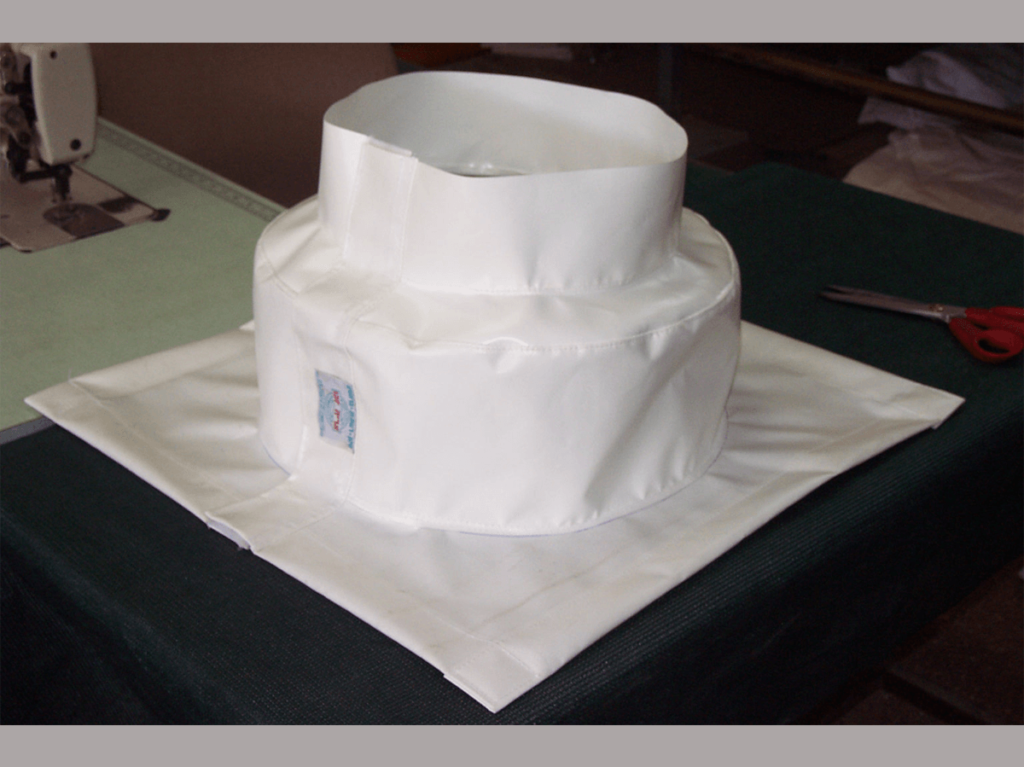

אפיון הנדסי של מחבר התפשטות
תפקידו של המחבר הגמיש הוא לגשר על אי-תיאום בקו הצנרת ולספוג את המאמצים התרמיים והמכניים. בחירת מבנה הבד ממנו עשוי המחבר מתבססת על:
- אופי התנועה: הגדרה מדויקת של סוג התנועה – אורכית, צידית, מעגלית או זוויתית .
- שיכוך ויברציות: שימוש בטקסטיל טכני בעל צפיפות סיבים ויכולת אלסטית גבוהה למניעת העברת תנודות ממנועים ומנערות לשאר חלקי המבנה.

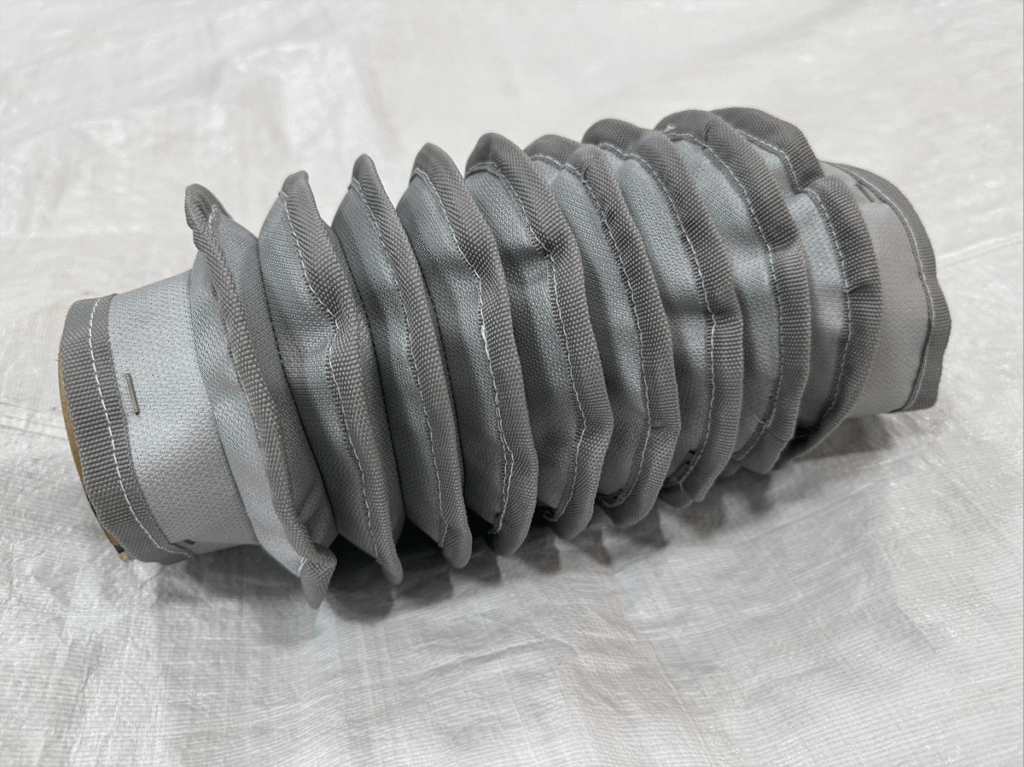

גאומטריית הגרמושקה
כאשר נדרשת תנועה רב-כיוונית רחבה מאוד (כגון הגנה על זרועות מכניות, בוכנות ומעברי אוויר/חומר), נעשה שימוש בגרמושקה בעלת מבנה אקורדיון הנדסי. המבנה המקופל מאפשר כיווץ ומתיחה ביחס אופטימלי, תוך מניעת חדירת אבק וגופים זרים שיכולים לפגוע ברכיבים.
2. התמודדות עם טמפרטורות קיצוניות וחיסכון באנרגיה
תעשיות התהליך מפעילות מערכות פליטה, תנורים וארובות בטמפרטורות המגיעות לעשרות ואף מאות מעלות צלזיוס. מעבר לצורך בהולכת הגזים החמים, קיים אתגר הנדסי כפול: עמידות החומר המבודד ושמירה על האנרגיה התרמית במערכת.

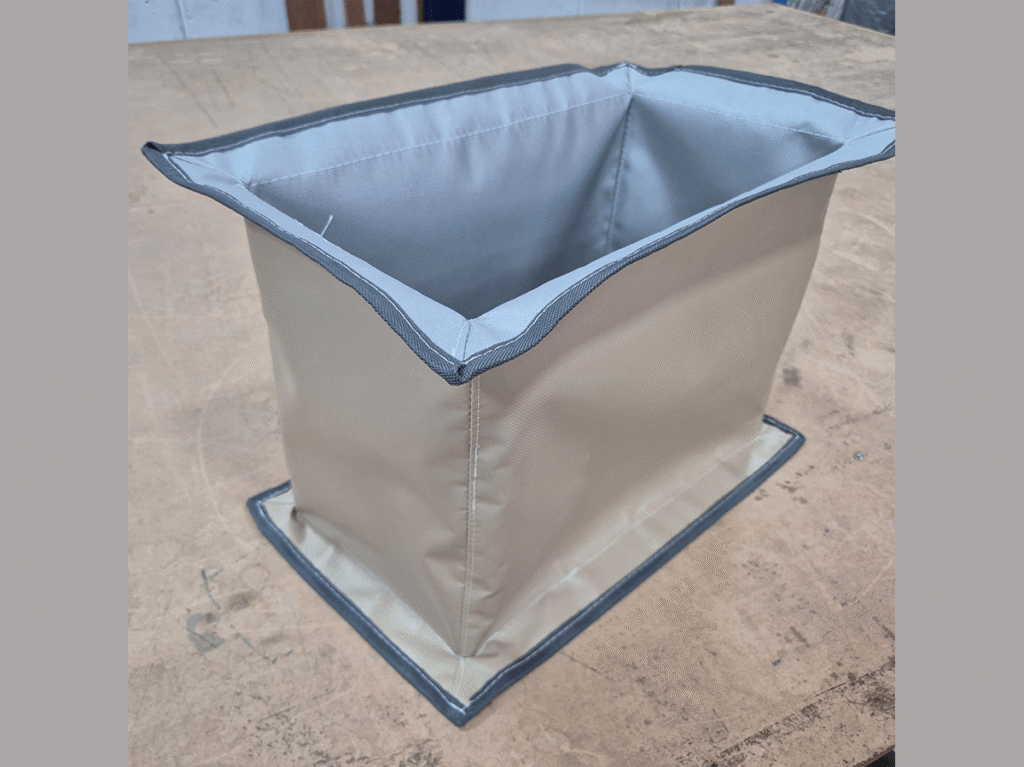

שרוולים ומחברים לעבודה בחום קיצוני (עד c1000°)
בטמפרטורות גבוהות, חומרים פולימריים סטנדרטיים עוברים פירוק תרמי מהיר. לכן, אפיון שרוולי מעבר למערכות פליטה ותנורי התכה מבוסס על אריגים מיוחדים:
- בדי ארמיד: מעניקים עמידות תרמית גבוהה ויציבות מכנית.
- בדי זכוכית: מיועדים ליישומים בתנאי חום קיצוניים, תוך שמירה על מבנה הסיב ומניעת התפוררות תחת עומס.
כריות בידוד נתיקות
רכיבים כגון ברזים, משאבות ומגופים דורשים תחזוקה תקופתית. שימוש בבידוד קבוע קשיח יוצר סרבול תפעולי ומביא להרס הבידוד בכל טיפול.
- הפתרון: כריות בידוד הנתפרות בהתאמה מדויקת למבנה המכני של הציוד.
- איך זה עובד? הכריות כוללות שכבות בידוד פנימיות הלכודות בין בדי מעטפת עמידים בחום (וכימיקלים במידת הצורך). פתרון זה מביא לצמצום דרמטי באובדן החום לסביבה (חיסכון ישיר באנרגיה), מגן על מפעילים מפני כוויות ומאפשר פירוק והרכבה מהירים ללא צורך בכלי עבודה מיוחדים.

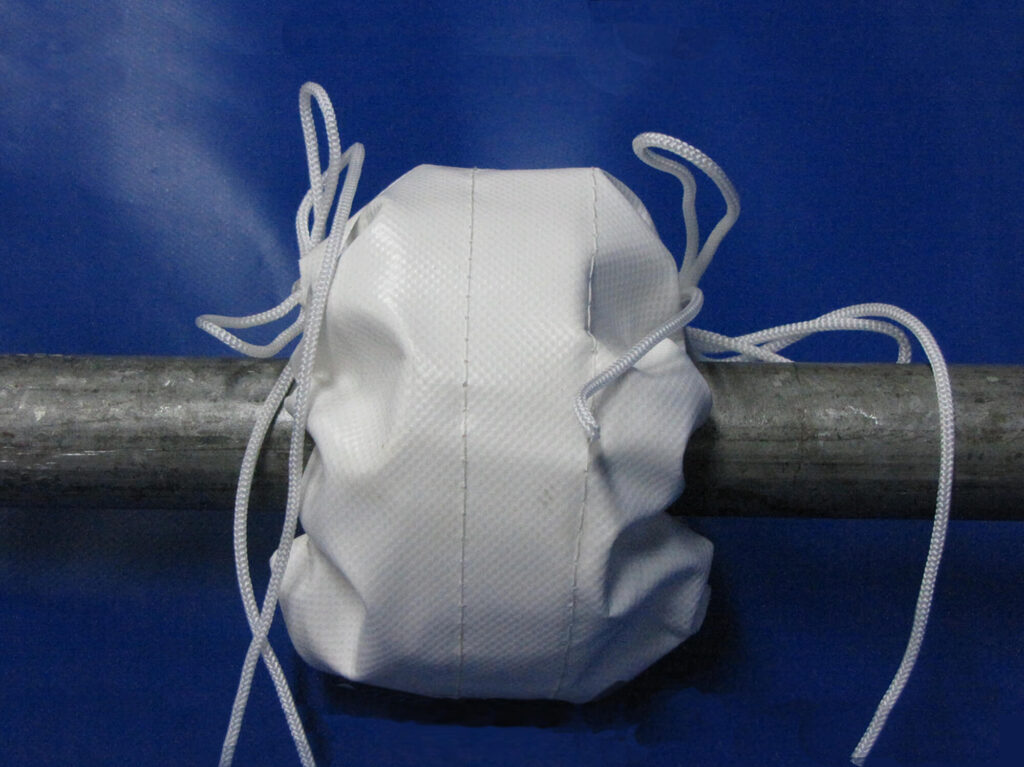

3. בטיחות בתהליך: מגני אוגנים למניעת התזה
חיבורי אוגנים לאורך צנרות המוליכות נוזלים מסוכנים – כגון חומצות מרוכזות, בסיסים, שמנים חמים או קיטור בלחץ – מהווים פוטנציאל לסכנת בטיחות חמורה. כשל באטם האוגן עלול לגרום לפריצה פתאומית והתזה של נוזל בלחץ גבוה.
מנגנון הפעולה של מגן ההתזה
מגן האוגן מולבש היקפית על החיבור בין שני הצינורות. תפקידו אינו לעצור את הנזילה לחלוטין, אלא לבלום את האנרגיה הקינטית של הסילון הניזוק.
- איך זה עובד? המגן סופג את מכת הלחץ הראשונית והנוזל המסוכן מנותב לטפטוף אנכי ומבוקר כלפי מטה, תוך מניעת התזה רוחבית על עובדים או ציוד חשמלי סמוך.
אפיון החומרים לפי סוג הזורם
- צנרת כימית/חומצית: שימוש במגנים המיוצרים מבדי PTFE (טפלון) או חומרים עמידים כימית, שאינם נתקפים על ידי חומצות ובסיסים.
- בקרת דליפה ויזואלית: שילוב חלונית שקופה ייעודית במבנה המגן, הכוללת נייר אינדיקטור (לקמוס). במקרה של דליפה סמויה, האינדיקטור משנה את צבעו ומאפשר לצוות התחזוקה לזהות את הכשל בשלב מוקדם, עוד בטרם פריצה מסיבית.
4. הנדסת התפר והתאמת חומרי הגלם
איכותו של אלמנט טקסטיל תעשייתי נמדדת בחוליה החלשה ביותר שלו. בחירה בבד עמיד ככל שיהיה לא תספק הגנה אם תפר החיבור יכשל תחת עומס.
מתודולוגיית התפירה התעשייתית
- חוטי תפירה ייעודיים: התאמת חומר הגלם של החוט לסביבת העבודה – חוטי Kevlar או נירוסטה ליישומים הדורשים חוזק גזירה ועמידות בחום, חוטי PTFE לעמידות מוחלטת בפני חומצות אגרסיביות, או חוטי פוליאסטר וניילון בעלי חוזק מתיחה גבוה.
- ציוד היקפי ומכניקה: ביצוע התפרים באמצעות מכונות תפירה תעשייתיות מתאימות המבטיחות חדירה אחידה דרך שכבות בד עבות, תוך שמירה על מתח חוט המונע גזירה של הסיבים.
סיכום והנחיות לאפיון בשטח
אפיון נכון של פתרונות טקסטיל טכני, מחברים גמישים ואלמנטים מגינים דורש איסוף מוקדם של נתוני הסביבה התפעולית:
- טמפרטורת עבודה: טמפרטורה רציפה מול קפיצות חום רגעיות.
- פרופיל כימי: הגדרת הזורם (חומציות, שמנים, ממיסים אורגניים) ורמת הריכוז.
- עומס מכני: סוג התנועה, תדר הוויברציות, ומפל הלחץ במערכת.
- דרישות רגולציה: צורך בתקני מגע עם מזון, עמידות באש, או תכונות אנטי-סטטיות למניעת פיצוץ.
שילוב בין אפיון הנדסי של הבד, בחירת חוט התפירה ודיוק הגאומטריה של המוצר, מבטיחה את שדרוג בטיחות המתקן, מניעת השבתות בלתי מתוכננות, ושמירה על יעילות אנרגטית לאורך זמן.
מעבר נכון מאחזקת שבר תגובתית לאחזקה מונעת ושקטה מתחיל בהבנה שהחוליות הגמישות הללו אינן "מוצר מדף", אלא רכיב הנדסי קריטי שדורש אפיון מדויק.
למה לבחור בפתרונות הטקסטיל הטכני של ינקו סינון בע"מ?
אפיון נכון של מחברים גמישים ורכיבי בידוד אינו מסתכם ברכישת מוצר, אלא בהטמעת מעטפת הנדסית שתשמור על רציפות תפעולית. אנו מביאים איתנו שילוב ייחודי של ידע, איכות וניסיון מעשי בשטח:
- מסורת של איכות וניסיון מוקפד: כחברה בעלת ניסיון תעשייתי שנצבר לאורך שישה דורות ועשרות שנות עבודה מול התעשייה הכבדה, הכימית והפרמצבטית, אנו מכירים מקרוב את האתגרים והשחיקה בקווי הייצור התובעניים ביותר.
- עמידה בתקנים מחמירים: תהליכי הייצור והתכנון מנוהלים תחת מערכת בקרת איכות בתקן ISO 9001:2015.
- חומרי גלם מאושרים: אנו עובדים עם בדים, חוטים וציפויים בעלי תווי תקן בינלאומיים – כולל עמידות בחום קיצוני, עיכוב בעירה, תקני מגע עם מזון (FDA) ועמידות כימית גבוהה.
- התאמה הנדסית מדויקת (Custom-Made): כל מחבר, גרמושקה או כרית בידוד מתוכננים ומיוצרים בהתאמה פרטנית למפרט הטכני ולתנאי השטח של המתקן שלכם.
